产品简介

OM-A6 X系列是一款适应各种机房动力环境监控应用的高性能一体化监控主机。系统基于低功耗的32位飞思卡尔工业级ARM嵌入式芯片，Linux操作系统，带独立看门狗，大容量存储器，提供便捷的嵌入式WEB服务，无需依赖网络、上位机软件即可完成市电、配电、UPS、蓄电池、温湿度、空调、漏水、新风机、烟感、消防、防雷、红外、门禁、视频（图像采集）、服务器、路由器、交换机等设备的工作状态和各运行参数，并进行集中监控管理，通过短信、电话、邮件、声光、微信等进行报警。

在被盗、火灾、断电等异常状况下，完成关键数据采集、现场图像采集、报警信息发布、远程控制等操作。主机为各种传感器提供工作电源，停电状态下能够使用内置的后备电源独立为主机和传感器提供电，可以直接使用IE浏览器进行监控管理，系统内建完善的TCP/IP功能，双网口设计可实现灵活组网或跨平台无缝集成。

应用场景

适用于电力、银行、电信、教育、医院、机场、铁路、工厂、酒店、仓库、交通等行业，专为计算机网络机房、通信机房、通信基站、电力基站、变电站、居民配电所、UPS机房、蓄电池组机房、户外机柜、无人值守现场、仓库等场景的动力、环境、安全及网络的一体化监控而设计。

优势亮点

1、ARM架构——飞思卡尔工业级芯片，稳定运行保障

2、软硬件高度一体化，嵌入式Linux操作系统，带独立看门狗

3、支持 Modbus、TCP、SNMP v2.0、HTTP v1.1，系统配置灵活；支持多种二次集成接口（Modbus JSON 等）

4、接口丰富 2路8接口RS485、3路RS232、8路DI、4路AI、2路网络口

5、Web后台——输入地址直接访问后台，拒绝复杂操作

6、短信交互、布防、撤防、报警确认、继电器控制

7、1U机架设计，前后可换向安装，适合各种机柜机箱

8、完美兼容99%第三方产品接入

9、支持云平台远程管理

10、微信小程序，随时随地掌握机房健康状况

11、无风扇，超静音，双侧风道散热口

12、全金属机壳：防尘、防静电、抗干扰

13、支持三大协议：B接口、IEC 61850、光芒104，无缝对接铁塔、铁路、电信、电力平台

14、静态 3D 动环 UI

15、动环触摸屏组态输出

16、关键运行参数及运行状态和串口相机关联，异常状态串口相机能记录现场图像数据

17、报警日志记录详细，含时间、说明、位置、方式、原因、接收人、现场图像等

性能参数

规格型号：OM-A6  X系列

云平台：中移动OneNet物联网平台

系统架构：ARM

移动终端：微信小程序

操作系统：Linux

USB接口：1路USB接口

监控软件：智慧机房平台软件V1.0

指示灯：3个指示灯，分别为电源指示、系统运行指示、系统故障指示

内置服务：WEB、FTP、TELNET、SOAP、REST

供电电源：AC 220V，内置72W/30min后备锂电池电源可选

内置协议：B接口、IEC 61850、光芒104，支持电信、铁路、电力、铁塔平台

物理尺寸：433mm×320mm×26mm

网络接口：2个10M/100M/1000M自适应，物理接口：RJ-45

工作环境：温度：-40℃至+85℃ ；湿度：10%至95%（无凝结）

串口接口：共5路，RJ45接口、DB9接口，带12VDC供电，RS485、RS232可选

重量：2.5Kg

DI输入：8路光耦隔离开关量输入， RJ-45接口，带12V供电

产品认证：CE、FCC、ROHS

短信互动：报警确认、布防、撤防、继电器控制

产品选型：X200、X300、X200S、X300S

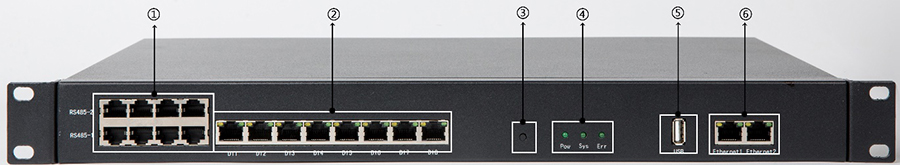

接口图示

①名称：RS485串口         规格参数：8个RS485通讯接口，RJ-45，直流12V供电

②名称：DI输入               规格参数：8路光耦隔离开关量输入， RJ-45接口，直流12V供电

③名称：重置按钮            规格参数：重新启动

④名称：指示灯               规格参数：3个指示灯，分别为电源指示、系统运行指示、系统故障指示

⑤名称：USB接口            规格参数：1路USB接口

⑥名称：网络接口            规格参数：2个10M/100M/1000M自适应，物理接口：RJ-45

⑦名称：RS232串口         规格参数：2个RS232串口，标准DB9接口

⑧名称：Debug               规格参数：串口调试接口

⑨名称：RS232接口         规格参数：1个RS232串口，RJ-45接口，带12V供电

⑩名称： AI输入              规格参数：4路模拟量输入，支持电流输入0~20mA，电压输入0-5V量程可选

⑪名称：DO输出              规格参数：1路12VDC、1路声光报警、2路继电器输出

⑫名称：AC电源及开关     规格参数：交流220V电源供电输入

界面快照

智慧机房平台软件是机房动力环境监控一体机的核心内容，基于C++面向对象编程技术，坚固稳定、灵活高效，涵盖集中实时监控、远程运维管理、故障预警通知、历史数据查询等强大的功能。

监控参数实时曲线显示

机房监控3D界面

内置WEB服务，B/S结构，无需其他电脑，输入地址直接访问，拒绝复杂操作

声光、短信、语音、电话、邮件、联动等多重报警方式

远程控制现场设备

自助设置，支持第三方传感器接入，包括：三相市电、UPS、精密空调、温湿度、摄像机、门禁、消防设备、防雷设备等

设备远程重启

双网络配置

多用户权限管理

报警时间灵活配置

微信查看机房监控，支持苹果、安卓

报警系统支持短信交互，支持短信报警信息确定、布防撤防设置
